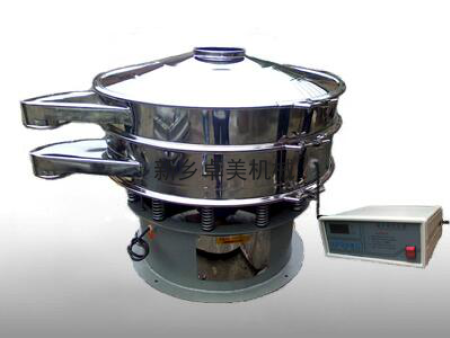

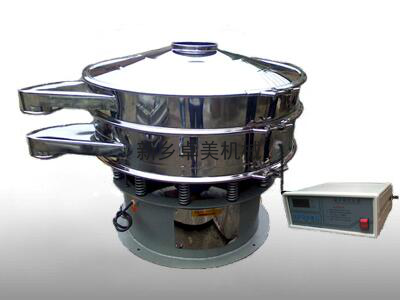

ZM超声波振动筛

一、产品说明

超声振动筛是将220V、50Hz或110V、60Hz电能转化为18KHz高频电能的一款筛分设备，该系统在传统的旋振筛基础上输入超声换能器，引入一个低振幅、高频率的超声振动波(机械波)，从而达到筛分和清网的目的。以改善超微细分体的筛分性能。特别适合高附加值精细分体的用户使用。

超声波振动筛是旋振筛的一种衍生产品，将超声波控制器与振动筛有机结合在一起，在多年研究生产旋振筛的基础上，在筛网上面叠加一个高频率低振幅的超声振动波，超微细粉体接受巨大的超声加速度，使筛面上的物料始终保持悬浮状态，从而抑制粘附、摩擦、平降、楔入等堵网因素，从而解决了强吸附性、易团聚、高静电、高精细、高密度、轻比重等筛分难题，使超微细粉筛分不再成为难事，特别适合高品质、精细粉体的用户使用。

二、工作原理

附加在筛网上的超声振动波(机械波)，使超微细粉体接受巨大的超声加速度，从而抑制粘附、摩擦、平降、楔入等堵网因素，提高筛分效率和清网效率。

三、超声波技术参数

zui大超声输出功率: 200 Weff

输出电压: zui高900 Veff

zui大输出电流: 1 A (限制电流)

保险丝: 100-120 V: 2 x 2.5 A slo blo

200-240 V: 2 x 1.25 A slo blo

工作模式:连续工作模式- 100 %占空系数 循环脉动工作模式 1Hz 调制

50%占空系数

脉动工作模式-10Hz调制

70%占空系数

保护等级:IP65

污染等级: 2

环境温度:-10-35℃

四、性能特点

超声波振动筛电源是超声波振动筛的技术核心，对解决筛网网孔堵塞问题起到了至关重要的作用，使振动筛能筛分的颗粒更精细，筛分的效率更高，适用范围更广。

用同一个超声电源，连接一个清网换能器，用超声换能器的辐射面与被堵塞的网面接触，相对位移,即可清除网口的堵塞物。具有快速改善清网质量、不改变网口尺寸、不伤害丝网表面质量等优点,可广泛应用于试验筛和工作筛。

五、安装检查

1、按照超声波发生器衔接线的标识，直接插入接口并且锁紧，使得超声波发生器的电源与筛机超声波接口正确衔接。

2、将超声波发生器电源上微调旋扭旋至zui小，翻开超声波发生器电源开关，调查电流表有无反常，(在正常情况下，电流应小于200mA)。

3、检查调试三次元振动筛分过滤机，并且要使物料运行轨道达到标准运行的轨迹。

4、运行三次元振动筛分过滤机(旋振筛)，稍微投点料并且微调超声波发生器电源上微调旋扭，使筛网到达一个理想状况。(电流应小于200mA)

5、在超声波振动筛正常的情况下，就可以均匀投料然后进入正常运转。
